Серия статей о глубоком изучении приложений
В технологии наклонно-направленного бурения ключевыми техническими показателями являются точное управление траекторией скважины, адаптивность к сложным условиям и надежность данных измерений. Традиционные магнитоэлектрические датчики подвержены магнитным помехам, а волоконно-оптические гироскопы дороги и громоздки, что делает их непригодными для сложных условий, таких как глубокие скважины, скважины малого диаметра и районы с сильными магнитными полями. MEMS-гироскопы, благодаря своим характеристикам устойчивости к магнитным помехам, широкой температурной адаптивности и миниатюризации, стали ключевыми измерительными компонентами в наклонно-направленном бурении. В данной статье, на основе инженерной практики, систематически рассматривается их практическое применение и стандартизированные методы выбора, что служит техническим справочником для специалистов по наклонно-направленному бурению.
Методы выбора и адаптации MEMS-гироскопов для сценариев направленного бурения
MEMS-гироскопы измеряют угловую скорость на основе эффекта Кориолиса, предлагая незаменимые технологические преимущества по сравнению с традиционными измерительными приборами в сценариях наклонно-направленного бурения. При выборе гироскопа следует учитывать следующие рекомендации: для высокотемпературных применений — диапазон температур; для применений с малым диаметром — размер; для магнитных зон — выбирайте немагнитные гироскопы; для скорости вращения и количественного диапазона — выбирайте совместимые гироскопы для более старых скважин; и с учетом стоимости — учитывайте выравнивание . В данной статье в качестве примера используется гироскоп KT-EX3-9, разработанный и произведенный компанией Kaituo Control.
①
Выбор и адаптация высокотемпературных геотермальных скважин/сверхглубоких скважин
Прибор KT-EX3-9 работает в диапазоне температур от -40℃ до +125℃, что делает его подходящим для высокотемпературных геотермальных скважин и сверхглубоких скважин, работающих при температурах от 85℃ до 125℃. Высокотемпературная версия не требуется, и прибор также соответствует требованиям к стабильности измерений в условиях внутрискважинной вибрации.
②
Выбор и адаптация оборудования для бурения малых скважин
Изделие имеет стандартизированную конструкцию с удлинителем кабеля 300 мм. Допуски по размерам соответствуют требованиям национальных стандартов, что делает его подходящим для установки в скважинах малого диаметра и отвечает требованиям интеграции при бурении скважин малого диаметра.
③
Выбор и адаптация к условиям магнитных помех
Микрогироскопический инерциальный измерительный прибор KT-EX3-9 осуществляет расчет ориентации посредством инерциальных измерений, что исключает зависимость от геомагнитного поля. Он может стабильно работать в условиях сильных магнитных помех, таких как обсадные скважины и магнитные зоны добычи полезных ископаемых, и подходит для измерений в условиях магнитных помех.
④
Соответствие скорости и дальности бурения
Диапазон измерения угловой скорости изделия составляет ±100°/с, что позволяет адаптировать его к условиям бурения со средней и высокой скоростью, например, в обычных скважинах и скважинах с большим радиусом действия. Диапазон соответствует основным скоростям вращения при бурении, и отсутствует риск перегрузки измерительного прибора.
⑤
Место для установки и совместимость
Изделие представляет собой цилиндр диаметром 25 мм и высотой 40 мм, подходящий для установки в различных условиях. Используется стандартный последовательный интерфейс UART со скоростью передачи данных 460800 бит/с, совместимый с протоколами связи систем направленного бурения MWD/LWD и систем поворотного управления; источник питания 5 В постоянного тока является универсальным источником питания для скважин, который может быть напрямую подключен к источнику питания существующего скважинного оборудования и подходит для модернизации оборудования и интеграции с новыми инструментами.
⑥
Адаптация к повышению эффективности работы
Время подготовки составляет ≤2 с, что значительно быстрее, чем у обычных гироскопов, и существенно сокращает непроизводительное время запуска скважинного оборудования; частота обновления данных может быть гибко настроена (50 Гц ~ 2000 Гц) и может регулироваться в соответствии с требованиями замкнутого контура управления бурением для повышения эффективности управления траекторией в реальном времени.
■ Установка и интеграция с использованием технологии Near-bit
Изделие имеет компактную конструкцию и удобное кабельное соединение. Оно может быть непосредственно интегрировано в переднюю часть зонда, расположенного вблизи бурового долота, что устраняет проблему задержки, характерную для традиционных методов измерения расстояния, и повышает производительность и точность управления траекторией скважины в режиме реального времени.
■ Интеграция инструментов MWD/LWD
Являясь основным блоком для измерения трехосной угловой скорости, он взаимодействует с процессором системы MWD/LWD через последовательный порт UART для вывода данных о трехосной угловой скорости и температуре в реальном времени, а также работает совместно с акселерометром для расчета таких параметров, как угол наклона скважины и азимутальный угол.
■ Интеграция системы вращающихся направляющих (RSS)
Изделие отличается быстрым запуском и высокочастотным выводом данных, а также может быть связано с гидравлической сервосистемой поворотного направляющего устройства для передачи данных об ориентации через стандартный последовательный порт, обеспечивая точное управление направлением бурового долота в замкнутом контуре.
■ Совместимость и интеграция системы
В нем используется универсальный источник питания 5 В и стандартный интерфейс UART, что позволяет напрямую заменить традиционные измерительные модули без изменения существующей аппаратной архитектуры скважинного оборудования, тем самым снижая затраты на модернизацию и модификацию оборудования.

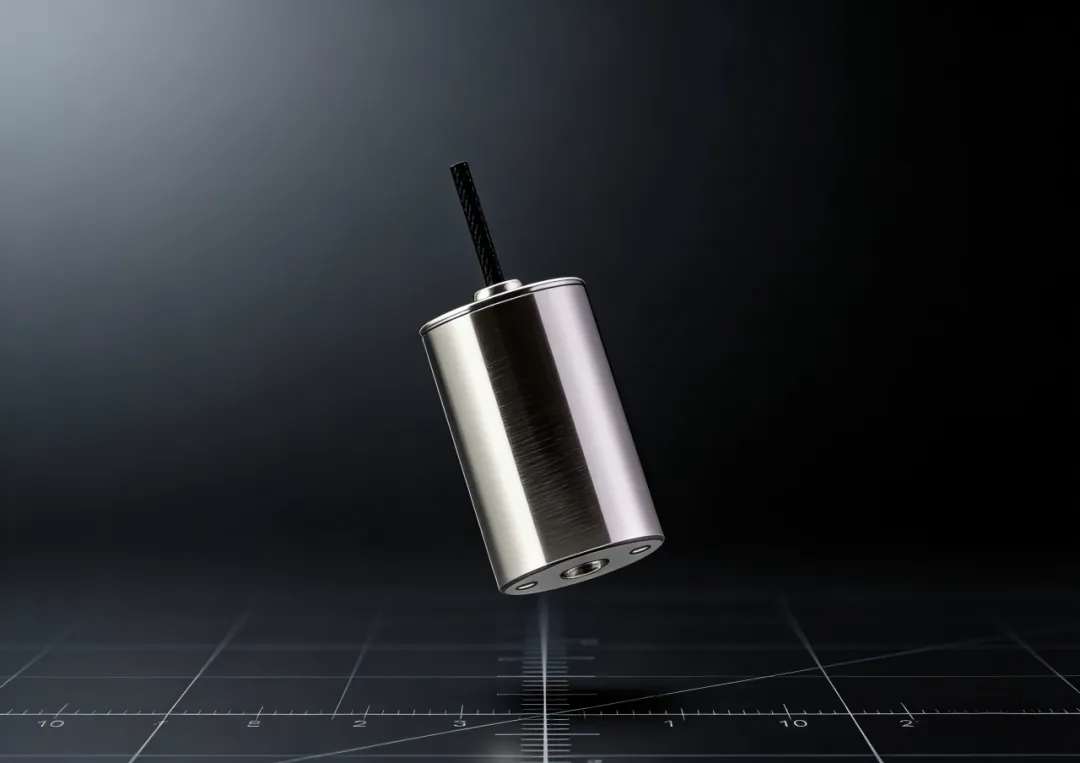

MEMS-гироскоп KT-EX3-9
Типичный эффект адаптации в инженерных приложениях
■ Эксплуатация высокотемпературных геотермальных скважин
Он адаптирован к высокотемпературным условиям в скважинах (125℃) и может стабильно выдавать данные об угловой скорости в глубоких геотермальных и сверхглубоких скважинах, обеспечивая точность управления траекторией бурения на большие расстояния и снижая частоту отказов в ходе работ.
■ Эксплуатация горизонтальных скважин для добычи метана из угольных пластов
Благодаря быстрому запуску и высокочастотной передаче данных, устройство позволяет за один проход выполнить все необходимые операции по бурению горизонтальных скважин, а также обеспечивает стабильные измерения в условиях сильных магнитных помех и малого наклона скважины, тем самым повышая точность управления скоростью и траекторией механического бурения.
Рекомендации по внедрению приложений на месте.
■ Предварительная проверка работоспособности
Перед началом работы проверьте температуру в скважине (≤125℃), скорость вращения бурильной колонны (диапазон соответствия ±100°/с) и характеристики источника питания (5 В ± 0,1 В), чтобы обеспечить полное соответствие параметрам KT-EX3-9.
■ Спецификация интерфейса подключения
Для обеспечения стабильной связи и электропитания проводка должна строго соответствовать обозначениям контактов.
■ Настройка частоты передачи данных
В зависимости от требований к системе управления бурением с обратной связью, частота обновления данных регулируется через стандартный конфигурационный файл. По умолчанию она составляет 100 Гц для нормальных условий эксплуатации и может быть увеличена до 2000 Гц для высокоскоростных условий управления.
■ Проверка установки и маркировки
В процессе установки проверьте полярность координат изделия, чтобы убедиться, что направление установки соответствует системе координат сверления; проверьте код изделия и заводской серийный номер, чтобы обеспечить отслеживаемость компонентов.
Технология MEMS-гироскопов способствует трансформации наклонно-направленного бурения из «ориентированного на опыт» в «ориентированное на данные», эффективно решая задачи измерения в таких условиях, как сильные магнитные помехи, экстремальные температуры и ограниченное пространство. Строгое соблюдение стандартов выбора на основе сценариев и стандартизированных методов интеграции позволяет в полной мере использовать возможности MEMS-гироскопов, обеспечивая надежную техническую поддержку для точной разработки сложных пластов.
