Микросхема, или крупномасштабная интегральная схема, — это общий термин для всех миниатюрных функциональных компонентов, изготовленных на основе полупроводниковых материалов (таких как кремний). Ее типичная структура включает в себя интеграцию большого количества транзисторов, резисторов, конденсаторов, индукторов и межсоединений на полупроводниковой подложке с использованием прецизионных процессов, образуя таким образом сложную схемную систему со специфическими функциями. В широком смысле, любая миниатюрная структура, использующая полупроводниковые материалы и изготовленная с помощью ряда микропроцессов, обладающая определенными электрическими функциями, может считаться микросхемой.
Ключевые характеристики микросхемы заключаются в её высокой миниатюризации, чрезвычайно высокой плотности интеграции компонентов, надёжной стабильности работы и стандартизированном, легко заменяемом характере. Однако именно из-за высокой степени интеграции ремонт микросхем в полевых условиях после их выхода из строя крайне затруднителен. Благодаря этим преимуществам микросхемы имеют широкий спектр применения, служа не только в качестве самостоятельных компонентов, но и в качестве основы компьютеров, смартфонов, бытовой техники и даже оборудования оборонной промышленности. Поэтому технология микросхем стала ключевым показателем технологической мощи и промышленного уровня страны.

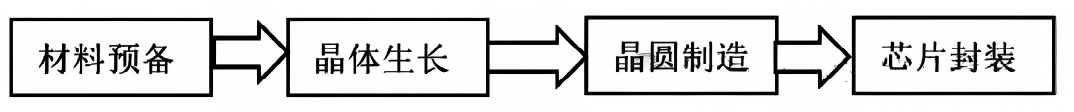

Микросхемы, являющиеся ядром современных электронных изделий, производятся с помощью чрезвычайно сложного и точного процесса системной инженерии. Весь процесс можно систематически разделить на четыре основных этапа: подготовка материала, выращивание кристаллов и изготовление пластин, производство пластин (начальный этап) и упаковка и тестирование микросхем (заключительный этап). Эти четыре этапа взаимосвязаны и совместно определяют производительность, выход годной продукции и надежность конечной микросхемы. Общий обзор процесса представлен ниже в тексте и на рисунках.
Микросхемы, являющиеся ядром современных электронных изделий, производятся с помощью чрезвычайно сложного и точного процесса системной инженерии. Весь процесс можно систематически разделить на четыре основных этапа: подготовка материала, выращивание кристаллов и изготовление пластин, производство пластин (начальный этап) и упаковка и тестирование микросхем (заключительный этап). Эти четыре этапа взаимосвязаны и совместно определяют производительность, выход годной продукции и надежность конечной микросхемы. Общий обзор процесса представлен ниже в тексте и на рисунках.
(1) Подготовка материала
Производственный процесс начинается с подготовки сырья. В качестве подложки для микросхем обычно используется кремний, получаемый из природного песка и гравия, богатых кремнеземом. В результате ряда сложных металлургических и химических процессов очистки этот обычный песок и гравий превращаются в высокочистый поликристаллический кремний. Этот высокочистый поликристаллический кремний является основным материалом для производства полупроводниковых устройств; он химически стабилен и обладает превосходными полупроводниковыми свойствами, что делает его идеальным материалом для микросхем. Кроме того, металлические материалы, используемые для формирования межсоединительных цепей компонентов, такие как медь, алюминий, серебро и никель, также требуют тщательной проверки и предварительной обработки на этом этапе, чтобы соответствовать строгим требованиям к проводимости и стабильности в последующих процессах.
(2) Рост кристаллов и изготовление пластин
После получения высокочистого поликристаллического кремния следующим шагом является его преобразование в монокристаллический кремниевый слиток с идеальным расположением атомов с использованием технологии выращивания кристаллов. Этот процесс обычно проводится при высокой температуре, в беспыльной, сверхчистой среде с применением таких методов, как метод Чохральского, для перекристаллизации поликристаллического кремния в монокристаллический кремниевый стержень под точным контролем. После завершения выращивания кристаллов этот высококачественный монокристаллический кремниевый стержень подвергается калибровке диаметра, шлифовке кромок и другим процессам. Затем он разрезается на тонкие пластины одинаковой толщины и с гладкими поверхностями с помощью высокоточной алмазной проволочной пилы; это пластины. На этом этапе пластину можно рассматривать как «холст» для производства интегральных схем, закладывающий основу для последующего микроизготовления.
(3) Производство пластин (начальный этап процесса)
Изготовление кремниевых пластин — наиболее технологически сложный и трудоемкий этап всего процесса производства микросхем. Его суть заключается в создании сложных интегральных схем на поверхности пластины с помощью сотен высокоточных процессов. Этот процесс в основном включает в себя многократные циклы осаждения тонких пленок, фотолитографии, травления, ионной имплантации и химико-механической полировки. Цель состоит в массовом производстве тысяч идентичных микроэлектронных компонентов, таких как транзисторы, резисторы и конденсаторы, на каждой пластине и соединении этих компонентов в соответствии с проектной схемой с использованием наноразмерной металлической проводки для формирования схем с определенными функциями. На одной пластине обычно можно интегрировать от сотен до тысяч независимых кристаллов микросхем, и уровень технологического процесса на этом этапе напрямую определяет пределы производительности и плотность интеграции микросхемы.
(4) Упаковка и тестирование микросхем (процессы бэкэнда)
После завершения производства кремниевых пластин, прежде чем они станут пригодным для использования продуктом, необходимы их упаковка и тестирование. Процесс упаковки начинается с точной нарезки для разделения отдельных чип-блоков на пластине. Затем прошедшие проверку чип-блоки прикрепляются к упаковочной подложке. Для электрического соединения чипа с внешними выводами используются технологии межсоединений, такие как проволочное соединение или флип-чип-соединение. Наконец, для инкапсуляции и отверждения используются такие материалы, как эпоксидная смола, образующие защитную оболочку. Упаковка обеспечивает не только физическую защиту, каналы для отвода тепла и электрические интерфейсы, но и гарантирует надежность и стабильность чипа. До, во время и после упаковки необходимо проводить строгие электрические и функциональные испытания, чтобы отбирать качественные продукты и проверять соответствие их характеристик проектным спецификациям. Только чипы, прошедшие все испытания, могут быть в конечном итоге отправлены для использования в различных электронных устройствах.
Благодаря этим четырем точно взаимосвязанным этапам обычный песок и гравий в конечном итоге превращаются в сложные микросистемы, несущие в себе человеческую мудрость и обеспечивающие непрерывное функционирование информационного общества.
1.Уровень интеграции продолжает улучшаться.

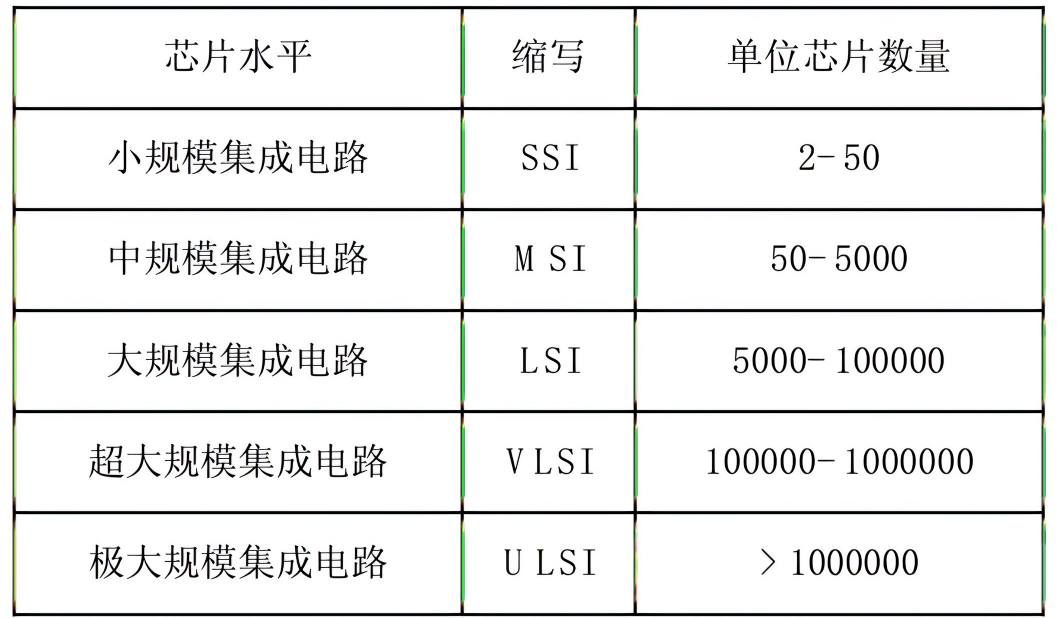

Микросхемы обычно объединяют сотни миллионов крошечных устройств. Благодаря передовым технологиям интеграции эти устройства обладают высокой степенью интеграции, что позволяет размещать больше компонентов на единицу площади, в то время как размер микросхемы продолжает уменьшаться, значительно повышая производительность. Эта тенденция описывается известным в отрасли «законом Мура», основное предсказание которого исторически подтверждается уже долгое время: количество транзисторов, которые можно разместить на микросхеме, примерно удваивается каждые 18 месяцев. Уровень интеграции обычно измеряется в категориях от малогабаритных интегральных схем (SSI) до сверхбольших интегральных схем (ULSI).
2.Размер элементов постоянно уменьшается.
Размер элемента микросхемы обычно относится к минимальной ширине линии или критическому размеру ее внутренних компонентов. Ранние процессы производства микросхем были менее совершенными, с размерами элементов на уровне миллиметров, но сегодня они достигли нанометрового масштаба. Главной движущей силой этой тенденции миниатюризации является непрерывное совершенствование фотолитографии и технологий многослойных межсоединений. Уменьшение размеров элементов приносит множество преимуществ: с одной стороны, это снижает расход материалов и производственные затраты на одно устройство; с другой стороны, это позволяет создавать микросхемы меньших размеров, что напрямую способствует разработке более тонких, легких и портативных электронных устройств, таких как мобильные устройства.
3.Плотность дефектов непрерывно снижается.
Производство микросхем — это чрезвычайно точный инженерный процесс. С уменьшением размеров устройств и увеличением сложности процессов обеспечение надежности микросхем сталкивается с серьезными проблемами. Плотность дефектов — это показатель вероятности отказа микросхемы из-за повреждений, коротких замыканий и других проблем. Снижение плотности дефектов имеет фундаментальное значение для обеспечения выхода годных изделий и надежности микросхем. Даже наличие микроскопических частиц пыли на квадратный сантиметр микросхемы может привести к функциональному отказу. Хотя передовые технологии упаковки и чистые помещения могут эффективно контролировать дефекты, достижение цели «нулевого количества дефектов» остается ключевой задачей для производственных процессов.
4.Соединительная проводка становится все более сложной и многослойной.
Межсоединения внутри микросхемы имеют решающее значение для соединения миллиардов транзисторов и обеспечения сложных функций. Компоненты соединяются в систему с помощью наноразмерных проводов, в основном силовых и сигнальных линий. Повышенная точность проводки позволила интегрировать огромное количество устройств на чрезвычайно малых площадях. Однако ширина проводки имеет физические ограничения, подобно тому как дороги имеют ограничения по минимальной ширине. Для постоянного повышения плотности интеграции однослойная проводка уже недостаточна, что привело к разработке многослойной технологии проводки. Эта технология значительно увеличивает сложность проводки и плотность компонентов без увеличения площади микросхемы за счет вертикального размещения нескольких межсоединений.
5.Производственные издержки значительно снизились.
Наиболее прямым следствием технологического прогресса и эффекта масштаба является постоянное снижение стоимости микросхем. Яркий контраст заключается в том, что с начала этого века емкость микросхем памяти увеличилась в десятки раз, в то время как цены резко упали, что привело к сотнямкратному повышению экономической эффективности. Эволюция затрат следует следующей схеме: в 1960-х и 70-х годах устаревшие технологии и низкий уровень автоматизации привели к высоким затратам, при этом микросхемы в основном использовались в военных и научных исследованиях; в 1980-х и 90-х годах широкое внедрение автоматизированных производственных линий привело к снижению затрат, позволив персональным компьютерам появиться в домах; с начала этого века высокий уровень автоматизации и зрелые технологии еще больше снизили затраты, сделав микросхемы повсеместным высокотехнологичным продуктом. В перспективе, с продолжением технологического развития, ожидается, что некоторые микросхемы станут такими же недорогими, как и базовые электронные компоненты.
