Что такое корпус трубки в керамической оболочке? В каких сферах они используются? Статья поможет вам разобраться

2025-07-01

Что такое оболочка трубки в керамической оболочке

Оболочки из керамических труб, также известные как оболочки из керамических труб, относятся к инкапсулированным оболочкам, приготовленным из керамики в качестве сырья. Керамическая оболочка может обеспечить герметизирующую защиту герметичности чипа, благодаря чему он обладает превосходной надежностью, высокой плотностью проводов и чрезвычайно стабильным с точки зрения электрических, тепловых и механических характеристик. Для получения дополнительной информации об обмене керамическими подложками и технологиями упаковки, пожалуйста, обратите внимание на «5-й Форум индустрии керамических подложек и упаковки», организованный ABANG Intelligent Manufacturing.

В связи с постоянным стремлением к меньшим размерам и более высокой плотности мощности для высокопроизводительных чипов, керамические материалы становятся ключевыми вспомогательными материалами в корпусах чипов благодаря их превосходной теплопроводности, электроизоляции и герметичности.

Источник: Fuller

Особенно в областях, требующих высокой надежности, таких как силовые устройства, оптическая связь и автомобильная электроника, керамические материалы могут не только эффективно улучшить эффективность рассеивания тепла устройств, но и обеспечить долгосрочную стабильную работу.

Состав керамических инкапсулированных трубных оболочек
Обычно используемые материалы в корпусе с керамической оболочкой включают нитрид алюминия (AlN), глинозем (Al₂O₃) и т. д., которые могут обеспечить сложную структурную конструкцию, многослойную металлизацию и высокую плотность взаимосвязи за счет прецизионной обработки, удовлетворяя потребности различных областей применения, таких как высокая скорость, высокая частота и высокое давление.

Преимущества оболочек из керамических трубок:
(1) Высокая герметичность;
(2) Высокая теплопроводность;
(3) Высокая механическая прочность, нелегко вызвать микротрещины;
(4) Высокая изоляционная стойкость;
(5) Коэффициент теплового расширения близок к Si;
(6) Он может создавать сложные структуры для трехмерной пространственной проводки

Классификация оболочки керамической инкапсулированной тубы Существует относительно много типов оболочек керамических туб, и существует множество форм структуры упаковки, в основном по форме:
• Керамический корпус малого профиля (CSOP): Корпус для поверхностного монтажа с контактами, ведущими с обеих сторон, обладающий такими преимуществами, как высокая системная интеграция, низкая стоимость производства, отличная производительность, высокая надежность, небольшие размеры, легкий вес и высокая плотность корпуса, широко используется в усилителях, памяти, компараторах и других корпусах. [Для получения дополнительной информации об обмене технологиями керамической подложки и упаковки, пожалуйста, обратите внимание на «5-й Форум индустрии керамических подложек и упаковки», организованный Aibang Intelligent Manufacturing]
• Керамическая плоская оболочка (CFP): один из корпусов для поверхностного монтажа, с отличными электрическими характеристиками, высокой надежностью, небольшими размерами и легким весом. Подходит для корпусов для поверхностного монтажа.

Керамическая плоская оболочка (CFP) Источник: Porcelain Gold Technology

• Керамический двойной рядный корпус (CDIP): Керамический двойной рядный корпус (CDIP) является одним из самых популярных корпусов картриджного типа, с контактами, ведущими с обеих сторон корпуса, и может использоваться в ряде приложений, таких как стандартные логические микросхемы, БИС памяти, микрокомпьютерные схемы и т. д.

• Ceramic Dual In-Line Enclosure (CDIP): Ceramic Dual In-Line Enclosure (CDIP) является одним из самых популярных корпусов картриджного типа, с контактами, ведущими с обеих сторон корпуса, и может использоваться в ряде приложений, таких как стандартные логические микросхемы, БИС памяти, микрокомпьютерные схемы и т. д.

Керамическая четырехсторонняя плоская оболочка (CQFP) Источник: Acenda

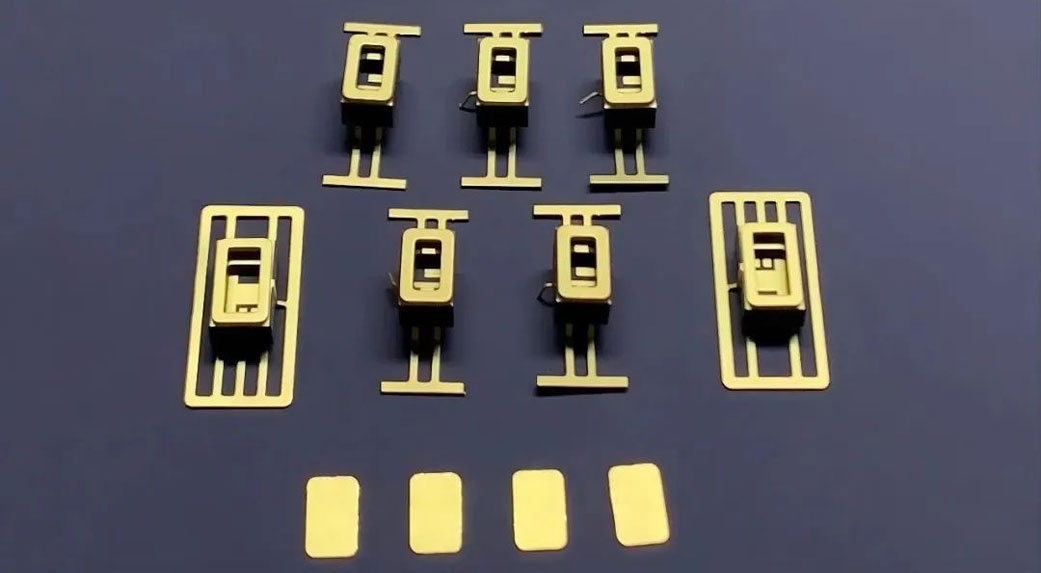

• Керамическая безвыводная оболочка держателя чипа (CLCC): один из корпусов поверхности, оболочка спроектирована в виде нескольких полостей специальной формы и бобышек, которые имеют преимущества небольших паразитных параметров, хорошей изоляции, высокого диэлектрического выдерживаемого напряжения, небольшого размера и многоканальной параллельной интеграции, и в основном используется в оптопарах. [Для получения дополнительной информации об обмене технологиями керамической подложки и упаковки, пожалуйста, обратите внимание на «5-й Форум индустрии керамических подложек и упаковки», организованный Aibang Intelligent Manufacturing]

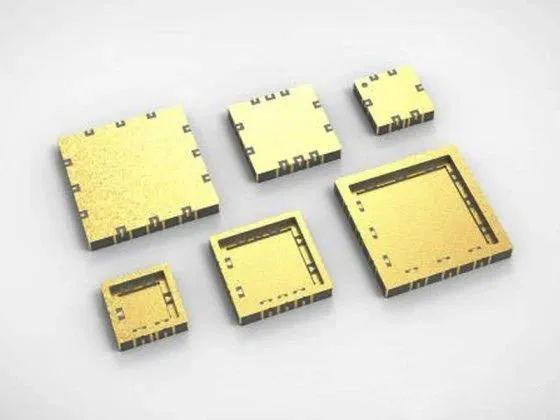

• Керамический четырехсторонний плоский безвыводный корпус (CQFN): он обладает хорошими электрическими и тепловыми свойствами, небольшими размерами, легким весом, низким коэффициентом самоиндуктивности, низким сопротивлением проводки в корпусе и отличными электрическими характеристиками, подходит для высокоскоростных, высокочастотных AD/DA, DDS и других цепей, а также используется в упаковке акустических устройств поверхностных волн, радиочастотных и микроволновых устройств.

Керамический четырехсторонний плоский безвыводный корпус CQFN Источник: Acenda

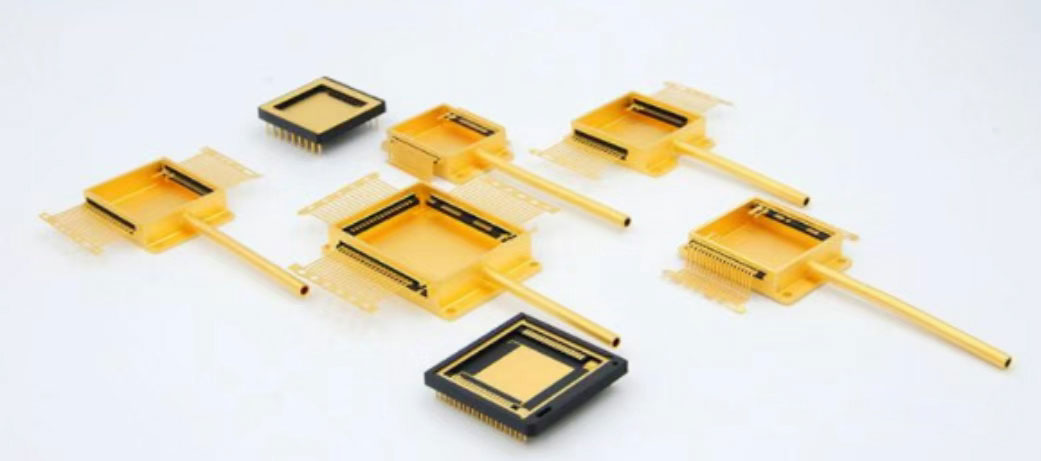

• Оболочка бабочки: керамическая изоляционная конструкция для металлических стен. Эта форма упаковки используется в оптических системах связи для обеспечения механической защиты окружающей среды, теплопередачи и стабильности оптических путей для активных оптических устройств.

• Корпус с керамической решеткой (CPGA)
• Корпус массива керамических контактных площадок (CLGA)
• Корпуса беспроводных силовых устройств (MCM, MMIC и т.д.)
• Корпус с керамической решеткой (CPGA)
• Оболочка бабочки: керамическая изоляционная конструкция для металлических стен. Эта форма упаковки используется в оптических системах связи для обеспечения механической защиты окружающей среды, теплопередачи и стабильности оптических путей для активных оптических устройств.
• Корпус с керамической решеткой (CPGA)
• Корпус массива керамических контактных площадок (CLGA)
• Корпуса беспроводных силовых устройств (MCM, MMIC и т.д.)
• Корпус с керамической решеткой (CPGA)
