Как трафаретная печать расширяет возможности внутреннего электрода MLCC?

Процесс трафаретной печати широко используется в электронной промышленности, и трафаретная печать является чрезвычайно важным производственным звеном в производстве многослойных керамических конденсаторов на кристалле (MLCC). MLCC состоит из трех частей: внутреннего электрода, внешнего электрода и среды (керамики). Среди них внутренний электрод используется для использования принципа трафаретной печати для печати пасты с внутренним электродом определенной формы и размера на керамической диэлектрической диафрагме, а также для использования метода дислокации и наложения для формирования внутренней электродной структуры MLCC.

MLCC-Трафаретная печать

Специфический процесс трафаретной печати MLCC заключается в печати проводящей пасты, состоящей из металлического порошка, органического носителя, растворителя и различных добавок, на диэлектрической диафрагме, которая является литой, и сушке при высокой температуре с образованием металлической проводящей среды с внутренним электродом. Качество печати, толщина печатающего электрода, а также равномерность и четкость напечатанного рисунка – все это важные показатели, определяющие успех или неудачу трафаретной печати, а заодно и эксплуатационные характеристики конечного продукта – конденсатора.
MLCC развивается в направлении продукции с высокой пропускной способностью, высокой емкостью из-за количества слоев, до сотен и тысяч слоев, поэтому толщина каждого слоя должна быть очень тонкой, а к печати выдвигаются более высокие требования, требующие хорошей печатной графики и тонкой толщины.

1.Влияние трафаретной печати на емкость MLCC
Размер рисунка внутреннего электрода, целостность рисунка, плоскостность, вес печати, толщина отпечатка, однородность толщины электрода, зазубрины, точечные отверстия, белые пятна, заусенцы и т. д. напрямую влияют на производительность MLCC. Влияние печати на производительность MLCC в основном отражается в следующих аспектах:
1.1Схема электродов: чем четче схема электродов, чем меньше отверстие, белое пятно, зазубрины и заусенцы, тем полнее схема электродов, тем больше эффективная площадь внутренней схемы электродов и тем больше соответствующая емкость; И наоборот, чем меньше емкость.
1.2Вес печати и толщина электрода при печати: чем больше вес печати или толщина электрода при печати, тем больше соответствующая емкость; И наоборот, чем меньше емкость.
1.3Гипертрофия электродов, ореолы, кровотечение электродов: гипертрофия электродов или двоение изображения приведут к тому, что графический размер будет большим, чем больше эффективная площадь электрода, тем больше соответствующая емкость, но надежность будет снижена; И наоборот, чем меньше емкость. Утечка электродов — это явление, похожее на водяной знак на краю печатной графики, которое приводит к рассеиванию емкости и снижению частоты попадания в нее.

2.Факторы, влияющие на качество трафаретной печати

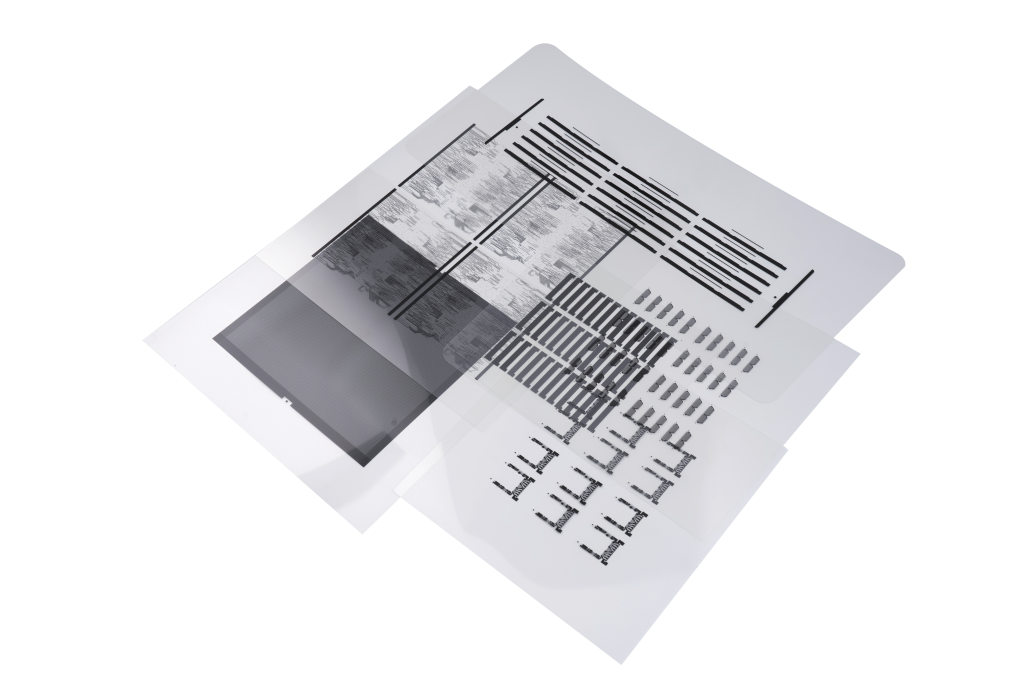

Светоживописная пленка
Эскизы пленки особенно важны при трафаретном производстве, а тонкая световая живописная пленка высокой четкости обеспечивает основную гарантию точности печати.

Светоживописная пленка

2.Трафаретная рамка является одним из важных материалов для изготовления трафаретных печатных форм, и правильность выбора трафаретной рамы оказывает непосредственное влияние на изготовление форм и качество печати. Для того, чтобы обеспечить требования к изготовлению форм, качеству печати и другим аспектам, трафаретная рама может быть выбрана в соответствии со следующими условиями.
2.1Рамка экрана должна обладать определенной прочностью. Потому что при растяжении сетки проволочная сетка оказывает определенное напряжение и давление на каркас сетки. Для этого необходимо, чтобы рама экрана выдерживала давление, не деформировалась и сохраняла точность размеров рамы экрана.
2.2Поверхность склеивания между сетчатой рамой и проволочной сеткой должна иметь определенную шероховатость для усиления сцепления между экраном и рамой экрана.
2.3Прочность сетчатого каркаса. Рама экрана должна находиться в частом контакте с водой и растворителями при использовании, а также подвергаться воздействию перепадов температуры, что требует от рамки экрана избегать перекосов и других явлений для обеспечения повторного использования рамы экрана.
Для промышленности MLCC требуется высокая точность печати, что потребует высокого натяжения экрана, и было доказано, что использование алюминиевых трафаретных рам хорошо сказывается на качестве печати.

3.Проволочная сетка
Выбор трафарета имеет особое значение, а наиболее важными параметрами для трафарета для печати являются отверстие сетки и диаметр проволоки, которые заключаются в следующем:
3.1Диаметр проволоки не должен превышать одной трети ширины самой тонкой напечатанной линии.
3.2Отверстие трафарета не менее чем в 2,5 раза превышает размер частиц в среде для обеспечения хорошей проницаемости и равномерности адгезии носителя для печати.
3.3Выбирайте экран с большой апертурой, то есть экран с низким количеством ячеек, который может получить более толстое количество наносящего материала. Но это снижает четкость отпечатка. Изображение трафаретной печати с более тонкой сеткой, т.е. с большим количеством ячеек, более четкое, но это уменьшит толщину осаждения внутренней электродной суспензии.
Для печати MLCC требуется четкое изображение, поэтому выбирается трафарет с большим количеством ячеек. При печати MLCC выбирается больше проволочной сетки из нержавеющей стали, плоскость проволочной сетки из нержавеющей стали стабильна, а графический размер трафаретной пластины стабилен.

4.Напряжение
Натяжение трафарета является важным параметром для оценки качества трафаретных пластин, который оказывает важное влияние на печать. Недостаточное натяжение, недостаточная упругость экрана, плохое проникновение суспензии и серьезное влияние на качество печати. Выбор правильного натяжения может повысить качество печати MLCC.

5.Светочувствительный клей
Тип светочувствительного клея и толщина покрытия являются ключевыми факторами, а светочувствительные клеи высокого разрешения используются для печати с тонкими слоями и высокими усилиями обрезки. Сверхлипкий светочувствительный клей помогает увеличить толщину адгезии внутренней электродной суспензии. Толщина светочувствительного клея также оказывает большое влияние на резкость плеча, мостообразность и плоскостность воспроизведения изображения. Чем толще светочувствительный латекс, тем лучше качество печати MLCC.
